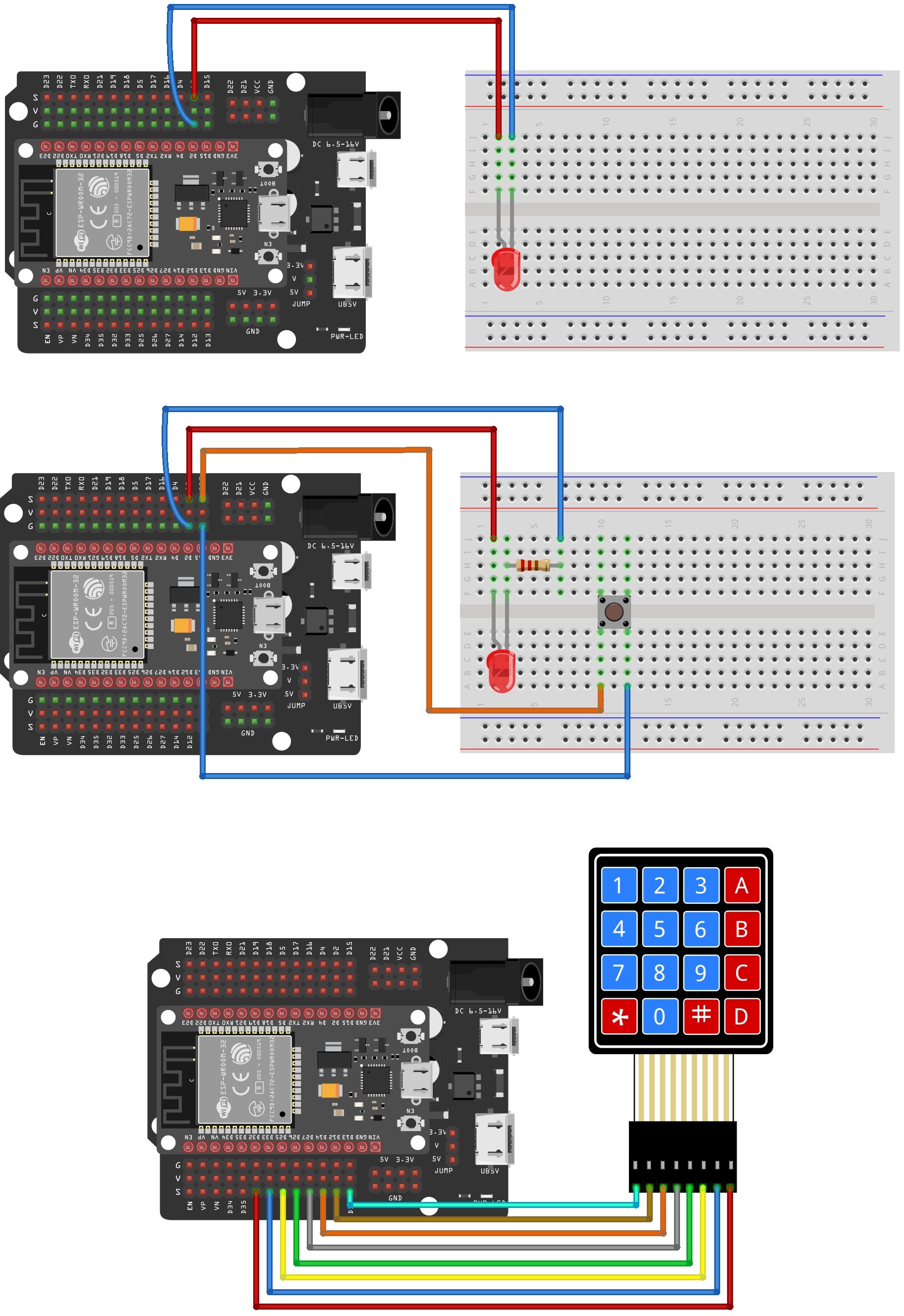

[ 전체 회로도 ]
모든 실습은 위 회로도를 기반으로 진행됩니다.
-
LED 제어 기초 (Breathing Light)
PWM 신호를 사용하여 LED 밝기를 부드럽게 조절해봅니다.
[ 배선표 ]
ESP32 핀 연결 부품 부품 핀 GPIO 2 LED (+) 긴 다리 (Anode) GND LED (-) 짧은 다리 (Cathode) -
버튼 입력 기초 (Button Input)
버튼을 눌렀을 때 LED를 켜고 끄는 방법을 배웁니다. (풀업 저항 활용)
[ 배선표 ]
ESP32 핀 연결 부품 설명 GPIO 2 LED 출력 (Output) GPIO 15 버튼 (스위치) 입력 (Input_Pullup) GND 버튼 & LED 공통 접지 -
시리얼 통신으로 LED 제어 (Serial LED)
컴퓨터에서 명령어를 보내 LED를 제어해봅니다.
[ 배선표 ]
ESP32 핀 연결 부품 설명 GPIO 2 LED 제어 대상 -
버튼 상태 시리얼 모니터링
버튼의 눌림 상태를 컴퓨터 화면(시리얼 모니터)으로 확인합니다.
[ 배선표 ]
ESP32 핀 연결 부품 설명 GPIO 15 버튼 1 입력 GPIO 27 버튼 2 입력 GPIO 26 버튼 3 입력 GPIO 25 버튼 4 입력 GND 버튼 공통 접지 -
블루투스 클래식 LED 제어
블루투스(Classic)로 연결하여 LED를 제어합니다.
[ 배선표 ]
ESP32 핀 연결 부품 설명 GPIO 2 LED 블루투스 신호로 제어 -
블루투스 클래식 버튼 전송
버튼을 누르면 블루투스(Classic)로 메시지를 전송합니다.
[ 배선표 ]
ESP32 핀 연결 부품 설명 GPIO 15 버튼 누르면 신호 전송 -
키패드(매트릭스) 입력 확인
4x4 키패드 모듈의 입력을 처리하는 방법을 배웁니다.
[ 배선표 ]
ESP32 핀 키패드 핀 역할 GPIO 13, 12, 14, 27 행 (Rows) R1, R2, R3, R4 GPIO 26, 25, 33, 32 열 (Cols) C1, C2, C3, C4 [ 필수 라이브러리 설치 ]
아두이노 IDE 메뉴: 스케치 > 라이브러리 포함하기 > 라이브러리 관리
검색창에 "Keypad" 입력 후 Mark Stanley, Alexander Brevig 버전 설치 -
ESP32 블루투스 키보드
PC와 연결되는 무선 단축키 키보드를 만듭니다. Microsoft PowerToys와 연동하여 강력한 기능을 수행합니다.
[ 배선표 (최종) ]
ESP32 핀 연결 부품 역할 GPIO 13, 12, 14, 27 키패드 행 Row 1 ~ 4 GPIO 26, 25, 33, 32 키패드 열 Col 1 ~ 4 GPIO 2 상태 LED 블루투스 연결/동작 표시 [ 필수 준비물 ]
1. Keypad 라이브러리: 검색창에 "Keypad" 입력 후 Mark Stanley, Alexander Brevig 버전 설치
📦 커스텀 ESP32-NimBLE-Keyboard-master.zip 다운로드
2. NimBLE-Arduino 라이브러리: 검색창에 "NimBLE-Arduino" 입력 후 h2zero 버전 설치
3. 아래 커스텀 라이브러리(.zip) 다운로드 및 추가(선택사항)
(메뉴: 스케치 > 라이브러리 포함하기 > .ZIP 라이브러리 추가)[ 활용 소프트웨어 ]
이 키보드는 Microsoft PowerToys의 'Keyboard Manager'와 함께 사용해야 합니다.
🪟 Microsoft PowerToys 다운로드 (x64)
